产品详情
产品特点：
配有步进电机和标准DB9接口，配合7SC系列运动控制器可实现自动控制
双轴整体式设计，结构紧凑，并且两轴正交精度高
进口高品质滚珠螺杆驱动，重复定位精度高，驱动力大
导轨采用交叉滚柱配合精磨V形导轨，运动舒适，精度高，承载大
步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，传动同步且噪音小
两端装有零位和限位开关，方便准确定位和保护产品
中心方孔设计，适合通光，还可装卡载物玻璃
底座有标准孔距的螺纹孔和通孔，方便安装
技术参数：
产品型号 | BRTE7SWA01100 | BRTE7SWA01200 |
行程 | 100mm x 100mm | 200mm x 300mm |
最小通光尺寸 | 138mm x 138mm | 222mm x 272mm |
螺杆导程 | 4mm | |
分辨率（8细分） | 0.00125mm | 0.0025mm |
重复定位精度 | 0.005mm | |
标配电机 | 42步进电机（0.9°） | 42步进电机（1.8°） |
最大静转矩 | 0.4N.m | |
额定工作电流 | 1.7A | |
最大负载 | 20kg | |
自重 | 13kg | 22.5kg |

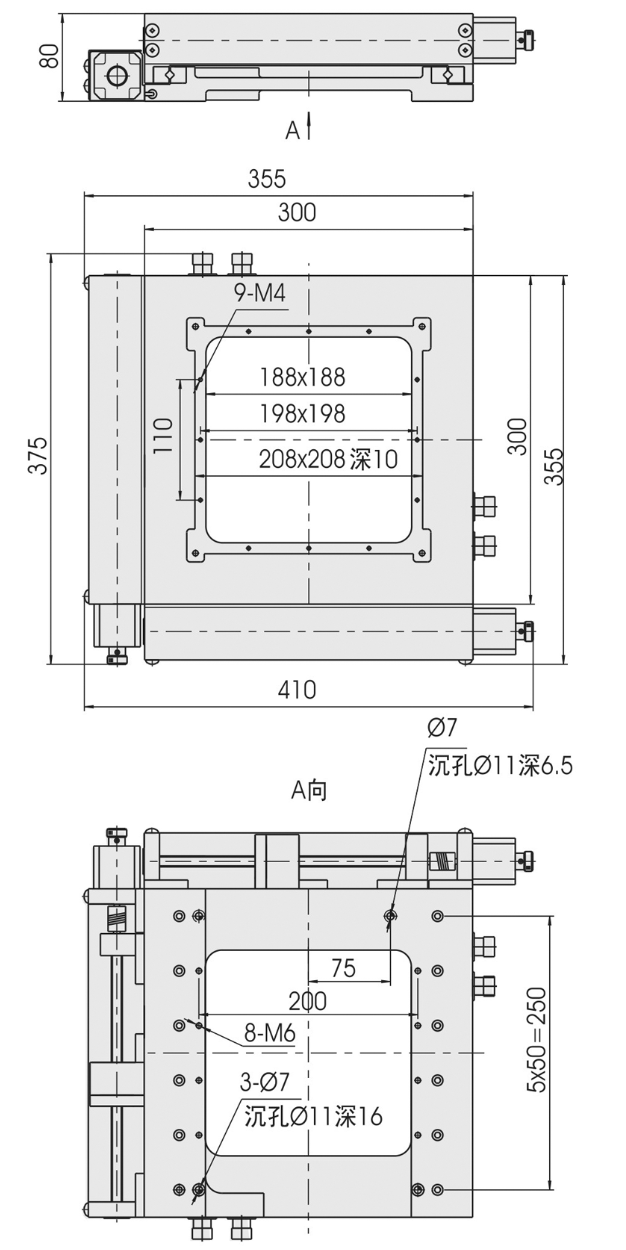

产品图纸:
